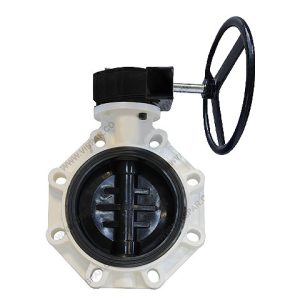

شیر پروانه ای گیربکسی
شیر پروانه ای گیربکسی یا باتر فلای ولو گیربکسی برای قطع و وصل جریان و همچنین برای تنظیم جریان سیال مورد استفاده قرار می‌گیرد. شیر پروانه ای گیربکس دار از نوع شیرهای گرد در دسته‌بندی شیرآلات پلیمری جای دارد که برای تنظیم جریان مایعات غلیظ کاربرد زیادی دارد. در سیستم‌هایی که درون آن سیال با فشار بالایی در جریان است می‌توان از باترفلای ولو گیربکسی استفاده نمود. گیربکس به کار گرفته شده در این نوع از شیرهای پروانه ای باعث کاهش گشتاور و سهولت در باز و بسته کردن شیر خواهد شد.
مشخصات فنی شیر پروانه ای گیربکس دار
شیر پروانه ای گیربکسی با بدنه‌ای مستحکم، لاستیک EPDM با آب‌بندی ایده‌آل و شفت استیل دارای کیفیت تولیدی بالایی نسبت به نمونه‌های خارجی مشابه است. مشخصات فنی شیر پروانه ای گیربکسی ویسپار عبارت‌اند از:
- فشار اسمی 6 بار
- دارای دیسک با قابلیت چرخش
- افت فشار پایین
- مقاوم در برابر مواد شیمیایی و نور خورشید
- دارای قطعات قابل تعویض
- دارای عملگر گیربکسی
کاربرد شیر پروانه ای گیربکسی
بیشترین کاربرد شیر پروانه ای گیربکسی در صنعت نفت و پتروشیمی است. معمولاً استفاده از شیر پروانه ای گیربکسی، جهت افزایش گشتاور و قدرت چرخش می‌شود. شیر پروانه ای گیربکسی همانند سایر شیرآلات پروانه ای جهت قطع و وصل جریان سیال به کار گرفته می‌شود.
شیر پروانه ای گیربکسی دارای یک دیسک است که از آن برای باز و بسته شدن جریان سیال استفاده می‌شود. دیسک 90 درجه قابلیت چرخش دارد که اگر اهرم شیر پروانه ای گیربکس دار را در جهت عقربه‌های ساعت بچرخانید می‌توانید آن را باز کنید.
نحوه کار شیر پروانه ای گیربکس دار
شیر پروانه ای گیربکسی با چرخش 90 درجه‌ای از وضعیت قطع بودن جریان به برقراری جریان تغییر حالت می‌دهد. طراحی ا شیر پروانه ای گیربکسی به گونه‌ای است که شما می‌توانید آن را هم برای سیستم‌های کم‌فشار و دمای پایین مورد استفاده قرار دهید و هم از آن‌ها در سیستم‌های پرفشار با درجه حرارت بالا استفاده کنید.
فرض کنید فشار آبی که در یک لوله قرار دارد بسیار زیاد باشد، در این لحظه از شیر پروانه ای گیربکسی استفاده می‌شود تا بتوان فشار وارد شده و در حال جریان را به بهترین شکل تنظیم نمود.

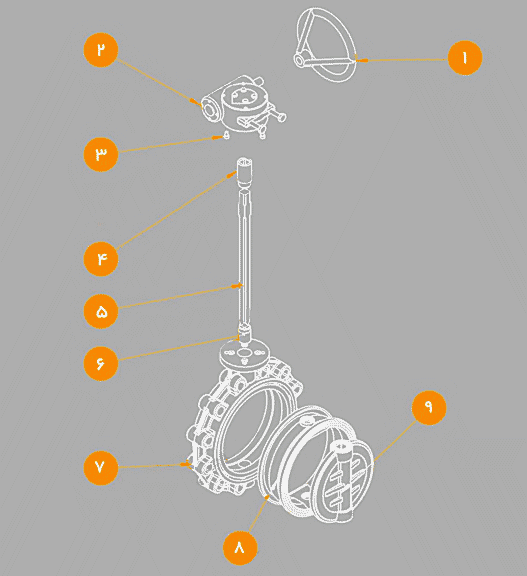

ساختار شیر توپی پلیمری
| کد قطعه | نام قطعه | جنس قطعه |
| 1 | دسته گیربکس | فلزی |
| 2 | گیربکس | فلزی |
| 3 | اسپیسر | pp |
| 4 | واسط بال | پلی‌استال |
| 5 | شفت | فلزی |
| 6 | واسط پایین | پلی‌استال |
| 7 | بدنه شیر پروانه ای | Abs |
| 8 | لاستیک شیر پروانه ای | Epdm |
| 9 | دیسک شیر پروانه ای | Abs |

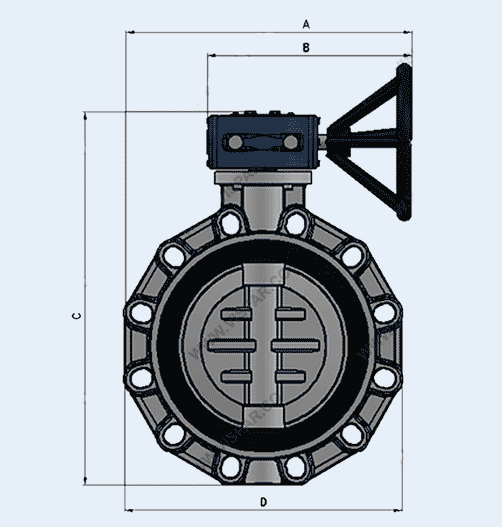

مشخصات ابعادى
| قطر اسمی (اینچ) | 10“ |
| A | 414 |
| B | 295 |
| C | 540 |
| D | 400 |
| توضیحات | سایز (اینچ) | تعداد در کارتن |
