رینگ فولادی

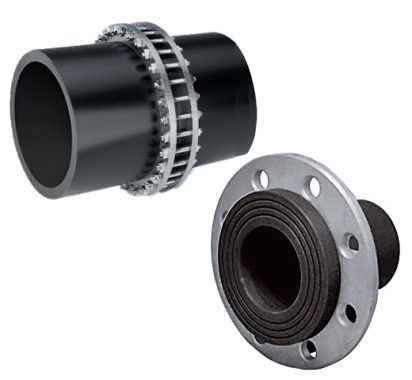

رینگ فولادی یا رینگ پشت فلنچ یک حلقه فولادی است که در پشت فلنچ قرار می‌گیرد تا از اتصال و آب‌بندی مناسب بین فلنچ و لوله یا اتصالات اطمینان حاصل شود.

موارد استفاده از رینگ فولادی

این نوع رینگ‌ها در لوله‌های پلی‌اتیلن (HDPE) یا PVC بسیار رایج هستند، چون این لوله‌ها خودشان استحکام فلز را برای تحمل فشار پیچ‌های فلنچ ندارند. بنابراین از رینگ پشت فلنچ فلزی استفاده می‌شود تا نیروهای مکانیکی پیچ‌ها را به‌صورت یکنواخت توزیع کند.

معمولا برای اتصال لوله پلیمری به شیرآلات و اتصالات چدنی مورد استفاده قرار می گیرد. همچنین در مکانهایی که امکانات جوش لوله پلی اتیلن وجود ندارد ، لوله ها را قبل از نصب مجهز به رینگ و فلنچ نموده و به راحتی در محل نصب می کنند .

اجزای کالا

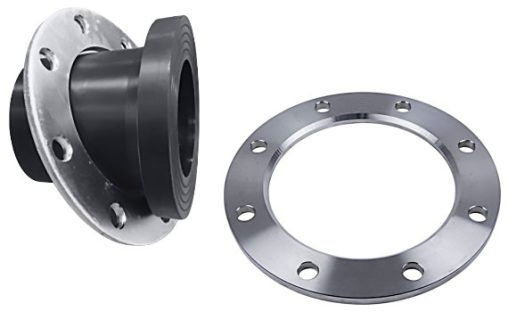

اجزای رینگ و فلنچ

معمولا در موقع نصب یک گسکت یا واشر لایتیکی بین فلنچ ها قرار داده و با پیچ و مهره مناسب مجوعه کار به هم متصل و آبندی می گردد.

جنس رینگ

معمولا از فولاد بوده که در مواقع خاص با آبکاری گالوانیزه سر و گرم در مقابل شرایط محیطی مقاوم سازی می شود.

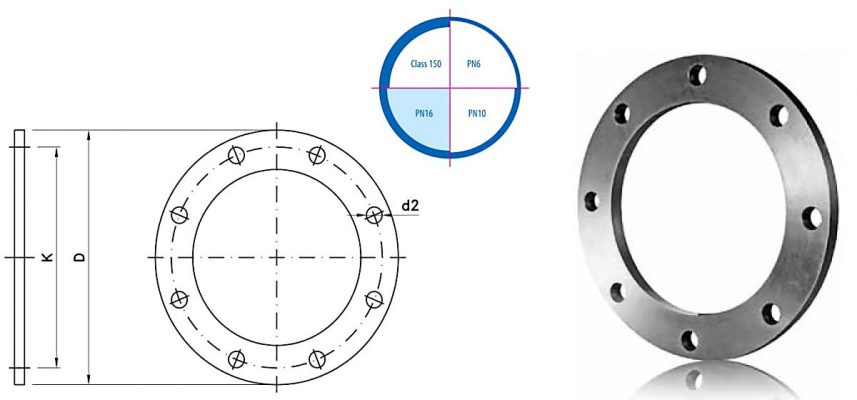

سـایز بندی و تعداد

DN	Pipe Outside (mm)	Code	D (mm)	K (mm)	d2 mm)	Bolting
DN	Pipe Outside (mm)	Code	D (mm)	K (mm)	d2 mm)	Number	Size
20	25	R15S02	105	75	14	4	M12
25	32	R15503	115	85	14	4	M12
32	40	R15504	140	100	18	4	M16
40	50	R15505	150	110	18	4	M16
50	63	R15S06	165	125	18	4	M16
65	75	R15507	185	145	18	8	M16
80	90	R15508	200	160	18	8	M16
100	110	R15509	220	180	18	8	M16
100	125	RI5510	220	180	18	8	M16
125	140	RI5S11	250	210	18	8	M16
150	160	RI5S12	285	240	22	8	M20
150	180	R15S13	285	240	22	8	M20
200	200	RI5S14	340	295	22	12	M20
200	225	RI5S15	340	295	22	12	M20
250	250	RI5S16	405	355	26	12	M24
250	280	RI5S17	405	355	26	12	M24
300	315	RI5S18	460	410	26	12	M24
350	355	RI5S19	520	470	26	16	M24
400	400	R15520	580	525	30	16	M27
450	450	RI5S21	640	585	30	20	M27
500	500	R15S22	715	650	33	20	M30
600	630	RI5S24	840	770	36	20	M33

Note: Thickness according to customer order
