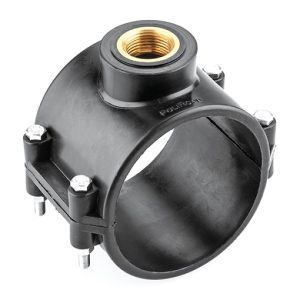

کمربند با انشعاب برنجی

کمربند با انشعاب برنجی

یکی از پرمصرف ترین اتصالات در سیستم‌های لوله کشی با لوله‌های پلی اتیلن کمربندها می باشد . در واقع کمربندها به عنوان انشعاب گیر در لوله کشی پلی اتیلن کاربرد دارد که از دو نیمه تشکیل می گردد که بوسیله پیچ و مهره به هم متصل شده و در قسمت میانی یک سمت خروجی ماده ای را ایجاد می کند.

این نوع کمربندها برای انشعاب آب شهری و مناطقی که نشت آب حساس بوده و انشعاب فلزی به کمربند متصل می گردد کاربرد دارد. این اتصال گرانتر ولی بسیار بادوام می باشد .

ویژگی‌های کمربند با انشعاب برنجی

  • مقاومت بالا: در برابر خوردگی، اشعه  UV و فشار تا 10 بار مقاوم است.
  • نصب آسان: به راحتی و بدون ابزار خاص قابل نصب می باشد.
  • آب‌ بندی مناسب: یک سیستم آبندی مناسب را مابین لوله پلی اتیلن و هر اتصال رزوه ای ایجاد می‌کند.
  • طول عمر بالا: به دلیل جنس پلی پروپیلن، اتصال دارای طول عمر بالایی است.
  • مقاومت در برابر مواد شیمیایی:  این اتصال در برابر بیشتر اسیدها و کودهای شیمیایی مقاوم است.
کمربند با انشعاب برنجی

کاربردهای کالا

کاربردهای کمربند با نافی فلزی

این نوع کمربندها برای انشعاب آب شهری و مناطقی که نشت آب حساس بوده و انشعاب فلزی به کمربند متصل می گردد کاربرد دارد. این اتصال گرانتر ولی بسیار بادوام می باشد.



مزایای استفاده از کمربند با نافی برنجی

  • سرعت و سهولت نصب: با توجه به اینکه این توع اتصالات نیاز به جوش کاری ندارند ، نصب آن بسیار سریع و آسان است.
  • هزینه پایین: اتصال کمربند با نافی برنجی نسبت به سایر روشهای اتصال در زمان کمتری نصب شده و هزینه کمتری دارد.
  • وزن سبک: سبکی این اتصال علاوه بر اینکه حمل و نقل و نگهداری آن را آسان نموده است ، نصب آن را نیز آسان کرده است.

اجـزای کالا

اجزای کمربند با انشعاب برنجی و نکات مهم هنگام نصب

اجزای اتصال: کمربندها از دو کفه تشکیل می گردد . یک کفه ساده بوده که قسمت زیر لوله را نگاه می دارد و سمت دیگر به صورت کفه ای است که انشعاب روی آن تعبیه شده . این دو کفه با پیچ و مهره به هم متصل شده و لوله را در بر می گیرند و اورینگی وظیفه آبندی بین کمربند و انشعاب را بعهده دارد.

در شکل زیر ترتیب این اجزا مشخص می باشد.

اجزای کمربند پلی اتیلن

نکات مهم هنگام نصب کمربند با انشعاب برنجی

  • انتخاب سایز مناسب: برای ایجاد یک اتصال مناسب، باید سایز اتصال کمربند را با سایز لوله پلی اتیلن و رزوه سمت انشعاب را متناسب با سایز مورد نظر انتخاب نمود.
  • بستن محکم پیچ مهره:  پیچ و مهره کمربندها باید به اندازه کافی محکم شود تا از نشت جلوگیری گردد.

سـایز بندی

کد کالا سایز تعداد  کد کالا سایز تعداد کد کالا سایز تعداد
32× ½” 112 110× ½” 24 200× ½” 8
32× ¾” 112 110× ¾” 24 200× ¾” 8
40× ½” 112 110×1” 24 200×1” 8
40× ¾” 112 125× ½” 24 200×1 ½” 8
50× ½” 96 125× ¾” 24 200×2” 8
50× ¾” 96 125×1” 24 250× ½” 6
63× ½” 48 140× ½” 16 250× ¾” 6
63× ¾” 48 140× ¾” 16 250×1” 6
63×1” 48 140×1” 16 250×1 ½” 6
75× ½” 48 160× ½” 10 250×2” 6
75× ¾” 48 160× ¾” 10 315× ½” 4
75×1” 48 160×1” 10 315× ¾” 4
90× ½” 30 180× ½” 8 315×1” 4
90× ¾” 30 180× ¾” 8
90×1” 30 180×1” 8
