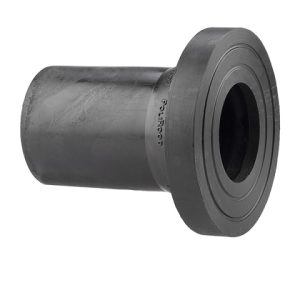

فلنچ پایه بلند پلی اتیلن

فلنچ پایه بلند پلی اتیلن یکی از مهم‌ترین اتصالات در سیستم‌های لوله کشی پلی اتیلن است که برای اتصال لوله به تجهیزات و شیرآلات فلنچ دارو اتصال لوله پلی اتیلن به لوله ها با جنس دیگر مانند لوله های فولادی استفاده می‌شود. این نوع اتصال به دلیل سهولت نصب و جداسازی، در مواردی که نیاز به باز و بسته شدن مکرر برای تعمیر یا بازرسی وجود دارد، بسیار کاربردی است.

ویژگی‌های فلنچ پایه بلند فشار قوی

  • نصب آسان: فرآیند نصب فلنج پایه بلند بسیار ساده بوده و با استفاده از دستگاه جوش پلی اتیلن انجام می‌شود.
  • جداسازی آسان: در صورت نیاز به تعمیر یا تعویض قطعات، فلنج پایه بلند جوشی به راحتی قابل جداسازی است.
  • مقاومت بالا در برابر خوردگی: پلی اتیلن ماده‌ای بسیار مقاوم در برابر خوردگی است که باعث می‌شود فلنج پایه بلند جوشی در محیط‌های خورنده نیز عملکرد خوبی داشته باشد.
  • عمر طولانی: فلنج پایه بلند پلی اتیلن در صورت نصب صحیح، عمر طولانی و بالایی دارد.
فلنچ پایه بلند جوشی

کاربردهای کالا

کاربردهای فلنچ پایه بلند پلی اتیلن

فلنج پایه بلند پلی اتیلن در صنایع مختلفی به کار می رود، از جمله:

  • صنعت آب و فاضلاب: برای اتصال لوله‌های پلی اتیلن به پمپ‌ها، شیرآلات، مخازن و سایر تجهیزات
  • صنعت نفت و گاز: برای اتصال لوله‌های پلی اتیلن به تجهیزات اندازه‌گیری و کنترل
  • صنایع شیمیایی: برای اتصال لوله‌های پلی اتیلن به مخازن و راکتورها
  • صنایع غذایی: برای اتصال لوله‌های پلی اتیلن در سیستم‌های انتقال سیالات غذایی

انواع فلنج جوشی پلی اتیلن

فلنچ های پلی اتیلن در دو نوع نافی بلند و نافی کوتاه تولید می گردد. هر دو نوع فلنچ در رده فشاری 6 ، 10 و 16 بار تولید می گردد .

فلنچ جوشی فشار قوی

اجـزای کالا

اجزای فلنچ پایه بلند پلی اتیلن و نکات مهم هنگام نصب

اجزای اتصال: فلنج پایه بلند پلی اتیلن از یک بدنه اصلی از جنس پلی اتیلن تشکیل شده است که در یک طرف آن یک رینگ فلزی تعبیه شده است. این رینگ فلزی به عنوان یک قطعه تکمیلی عمل کرده و پس از جوشکاری فلنچ به لوله ، به فلنچ یا رینگ سمت مقابل پیچ و مهره شده و یک اتصال بسیار محکم و آب‌ بندی شده ایجاد می‌کند.

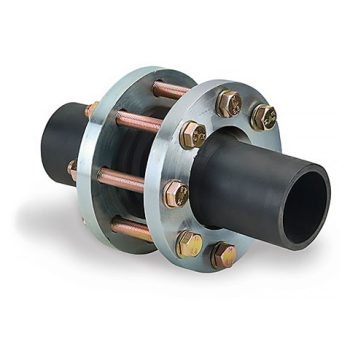

در شکل زیر ترتیب این اجزا مشخص می باشد.

فلنچ جوشی فشار قوی

نکات مهم در انتخاب فلنج پایه بلند پلی اتیلن

  • اندازه: فلنج باید با قطر لوله مطابقت داشته باشد.
  • فشار کاری: فلنج باید بتواند فشار کاری سیستم را تحمل کند.
  • جنس مواد اولیه: از فلنج‌های پایه بلند جوشی با کیفیت بالا و از جنس پلی اتیلن مرغوب استفاده کنید.
  • استانداردها: فلنج باید مطابق با استانداردهای ملی و بین‌المللی باشد.

فرآیند جوشکاری فلنج پایه بلند پلی اتیلن

جوشکاری فلنج پایه بلند پلی اتیلن با استفاده از دستگاه جوش پلی اتیلن انجام می‌شود. در این فرآیند، ابتدا سطح لوله و فلنج تمیز و خشک می‌شود و سپس با استفاده از دستگاه جوش، دو قطعه به همدیگر جوش داده می‌شوند.

سـایز بندی

کد کالا سایز تعداد
211020000XX 20 250
211025000XX 25 150
211032000XX 32 130
211040000XX 40 80
211050000XX 50 48
211063000XX 63 48
211075000XX 75 24
211090000XX 90 16
211110000XX 110 12
211125000XX 125 9
211140000XX 140 12
211160000XX 160 6
211180000XX 180 6
211200000XX 200 4
211250000XX 250 4
211315000XX 315 1
