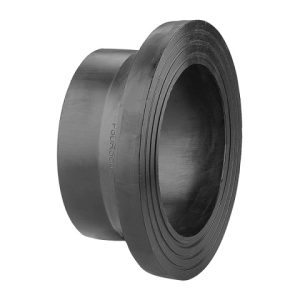

فلنچ جوشی پلی اتیلن
فلنچ جوشی پلی اتیلن یکی از مهم‌ترین اتصالات در سیستم‌های لوله کشی پلی اتیلن است که برای اتصال لوله به تجهیزات و شیرآلات فلنچ دارو اتصال لوله پلی اتیلن به لوله ها با جنس دیگر مانند لوله های فولادی استفاده می‌شود. این نوع اتصال به دلیل سهولت نصب و جداسازی، در مواردی که نیاز به باز و بسته شدن مکرر برای تعمیر یا بازرسی وجود دارد، بسیار کاربردی است.
ویژگی‌های فلنچ جوشی فشار قوی
- نصب آسان: فرآیند نصب فلنج جوشی بسیار ساده بوده و با استفاده از دستگاه جوش پلی اتیلن انجام می‌شود.
- جداسازی آسان: در صورت نیاز به تعمیر یا تعویض قطعات، فلنج جوشی به راحتی قابل جداسازی است.
- مقاومت بالا در برابر خوردگی: پلی اتیلن ماده‌ای بسیار مقاوم در برابر خوردگی است که باعث می‌شود فلنج جوشی در محیط‌های خورنده نیز عملکرد خوبی داشته باشد.
- عمر طولانی: فلنج جوشی پلی اتیلن در صورت نصب صحیح، عمر طولانی و بالایی دارد.
کاربردهای فلنچ جوشی پلی اتیلن
فلنج جوشی پلی اتیلن در صنایع مختلفی به کار می رود، از جمله:
- صنعت آب و فاضلاب: برای اتصال لوله‌های پلی اتیلن به پمپ‌ها، شیرآلات، مخازن و سایر تجهیزات
- صنعت نفت و گاز: برای اتصال لوله‌های پلی اتیلن به تجهیزات اندازه‌گیری و کنترل
- صنایع شیمیایی: برای اتصال لوله‌های پلی اتیلن به مخازن و راکتورها
- صنایع غذایی: برای اتصال لوله‌های پلی اتیلن در سیستم‌های انتقال سیالات غذایی
انواع فلنج جوشی پلی اتیلن
فلنچ های پلی اتیلن در دو نوع نافی بلند و نافی کوتاه تولید می گردد. هر دو نوع فلنچ در رده فشاری 6 ، 10 و 16 بار تولید می گردد .
اجزای فلنچ جوشی پلی اتیلن و نکات مهم هنگام نصب
اجزای اتصال: فلنج جوشی پلی اتیلن از یک بدنه اصلی از جنس پلی اتیلن تشکیل شده است که در یک طرف آن یک رینگ فلزی تعبیه شده است. این رینگ فلزی به عنوان یک قطعه تکمیلی عمل کرده و پس از جوشکاری فلنچ به لوله ، به فلنچ یا رینگ سمت مقابل پیچ و مهره شده و یک اتصال بسیار محکم و آب بندی شده ایجاد می‌کند.
در شکل زیر ترتیب این اجزا مشخص می باشد.
نکات مهم در انتخاب فلنج جوشی پلی اتیلن
- اندازه: فلنج باید با قطر لوله مطابقت داشته باشد.
- فشار کاری: فلنج باید بتواند فشار کاری سیستم را تحمل کند.
- جنس مواد اولیه: از فلنج‌های جوشی با کیفیت بالا و از جنس پلی اتیلن مرغوب استفاده کنید.
- استانداردها: فلنج باید مطابق با استانداردهای ملی و بین‌المللی باشد.
فرآیند جوشکاری فلنج جوشی پلی اتیلن
جوشکاری فلنج جوشی پلی اتیلن با استفاده از دستگاه جوش پلی اتیلن انجام می‌شود. در این فرآیند، ابتدا سطح لوله و فلنج تمیز و خشک می‌شود و سپس با استفاده از دستگاه جوش، دو قطعه به همدیگر جوش داده می‌شوند.
| کد کالا | سایز | تعداد |
| 201020000XX | 20 | 100 |
| 201025000XX | 25 | 100 |
| 201032000XX | 32 | 100 |
| 201040000XX | 40 | 80 |
| 201050000XX | 50 | 60 |
| 201063000XX | 63 | 48 |
| 201075000XX | 75 | 48 |
| 201090000XX | 90 | 44 |
| 201110000XX | 110 | 25 |
| 201125000XX | 125 | 20 |
| 201140000XX | 140 | 12 |
| 201160000XX | 160 | 10 |
| 201180000XX | 180 | 6 |
| 201200000XX | 200 | 6 |
| 201225000XX | 225 | 6 |
| 201250000XX | 250 | 6 |
| 201280000XX | 280 | 6 |
| 201315000XX | 315 | 4 |
| 201350000XX | 350 | 1 |
| 201400000XX | 400 | 1 |
| 201450000XX | 450 | 1 |
| 201500000XX | 500 | 1 |
| 201560000XX | 560 | 1 |
| 201630000XX | 630 | 1 |
